ไขข้อสงสัย สีสายไฟต่างๆ หมายถึงอะไร | มาตรฐานความปลอดภัยที่ต้องรู้

             การทำความเข้าใจความหมายของสีสายไฟแต่ละประเภทไม่เพียงแต่เป็นความรู้สำหรับช่างไฟฟ้ามืออาชีพเท่านั้น แต่ยังเป็นข้อมูลสำคัญสำหรับเจ้าของบ้านที่ใส่ใจความปลอดภัย บทความนี้จะช่วยไขข้อสงสัยเกี่ยวกับความหมายของสีสายไฟแต่ละประเภท เพื่อให้คุณเข้าใจและสามารถตรวจสอบระบบไฟฟ้าภายในบ้านได้อย่างถูกต้องตามมาตรฐานความปลอดภัย

มาตรฐานสีสายไฟในประเทศไทย: ทำไมต้องมีสีที่แตกต่างกัน?

             ระบบไฟฟ้าที่ปลอดภัยเริ่มต้นจากการติดตั้งและบำรุงรักษาที่ถูกต้องตามมาตรฐาน ในประเทศไทย มาตรฐานการกำหนดสีของสายไฟฟ้าได้รับการกำหนดโดยมาตรฐานผลิตภัณฑ์อุตสาหกรรม (มอก.) 11-2553 และมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (มาตรฐาน วสท. 022001-22) ในปี พ.ศ. 2564 การกำหนดสีให้กับสายไฟฟ้าแต่ละประเภทไม่ใช่เรื่องของความสวยงามหรือการตกแต่ง แต่เป็นระบบรหัสสีที่ช่วยให้ช่างไฟฟ้าสามารถระบุประเภทและหน้าที่ของสายไฟแต่ละเส้นได้อย่างรวดเร็วและถูกต้อง ซึ่งมีความสำคัญอย่างยิ่งในสถานการณ์ฉุกเฉินหรือเมื่อต้องทำการซ่อมแซมระบบไฟฟ้า

             หลักการพื้นฐานคือการแยกความแตกต่างระหว่างสายเฟส สายนิวทรัล และสายดิน ซึ่งแต่ละประเภทมีหน้าที่และความสำคัญต่อระบบไฟฟ้าที่แตกต่างกัน การใช้รหัสสีช่วยลดความเสี่ยงจากการต่อสายผิดประเภท ซึ่งอาจนำไปสู่อันตรายร้ายแรง เช่น ไฟฟ้าลัดวงจร ไฟไหม้ หรือแม้กระทั่งการบาดเจ็บหรือเสียชีวิต นอกจากนี้ มาตรฐานสีสายไฟยังช่วยในการตรวจสอบคุณภาพและความถูกต้องของการติดตั้ง ทำให้วิศวกรตรวจสอบหรือผู้ตรวจการสามารถประเมินระบบไฟฟ้าได้อย่างรวดเร็วและมีประสิทธิภาพ การปฏิบัติตามมาตรฐานสีสายไฟไม่เพียงแต่เป็นการปฏิบัติตามกฎหมายเท่านั้น แต่ยังเป็นการสร้างความมั่นใจว่าระบบไฟฟ้าในอาคารของคุณมีความปลอดภัยและเชื่อถือได้

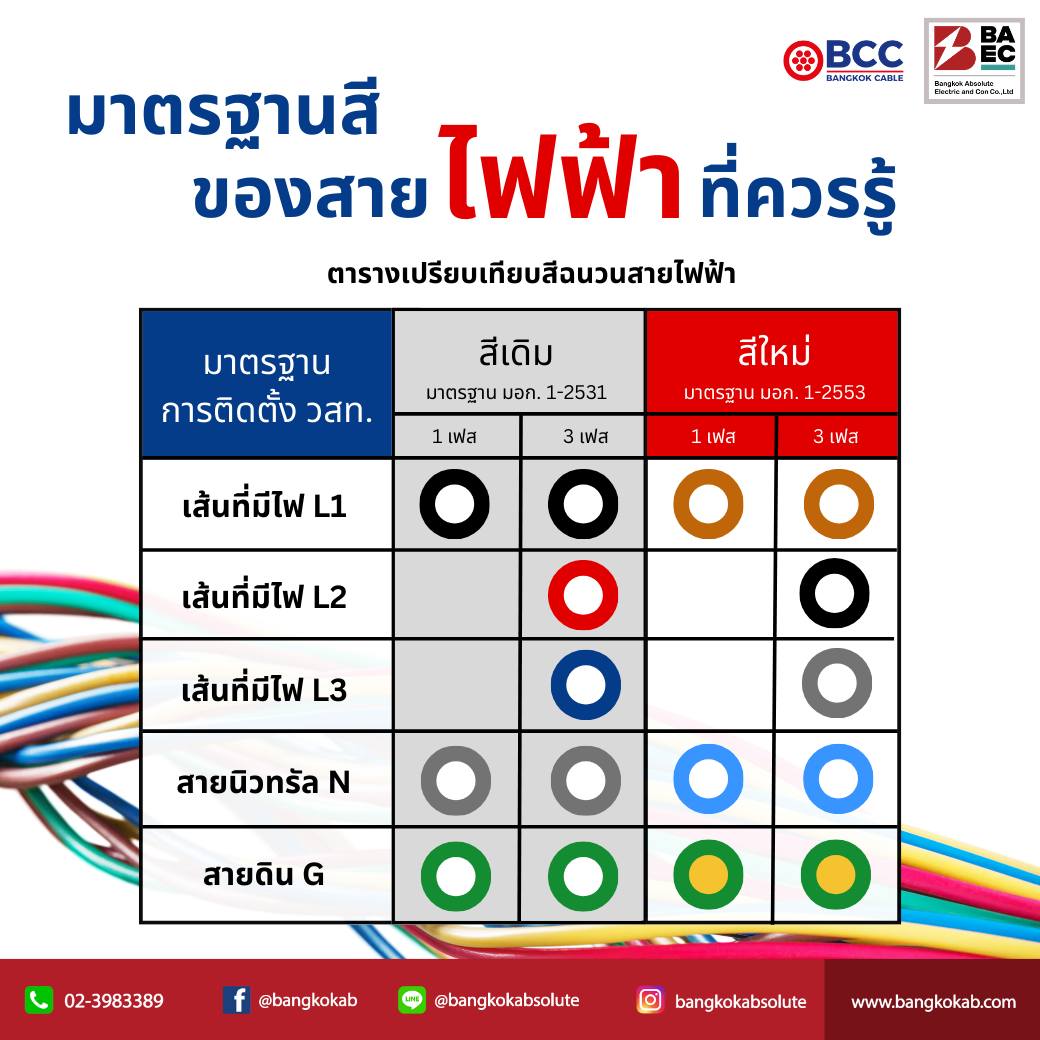

ความหมายของสีสายไฟในระบบ 1 เฟส และ 3 เฟส

             การทำความเข้าใจความหมายของสีสายไฟเป็นสิ่งสำคัญสำหรับทุกคนที่ต้องการเข้าใจพื้นฐานของระบบไฟฟ้า ไม่ว่าจะเป็นช่างมืออาชีพหรือเจ้าของบ้านทั่วไป ในประเทศไทย ระบบไฟฟ้าที่ใช้ในบ้านเรือนและอาคารส่วนใหญ่จะแบ่งเป็นสองประเภทหลัก คือ ระบบ 1 เฟส (สำหรับบ้านพักอาศัยทั่วไป) และระบบ 3 เฟส (สำหรับอาคารขนาดใหญ่หรือโรงงานอุตสาหกรรม)

ระบบ 1 เฟส (220 โวลต์)

             ระบบ 1 เฟส 2 สาย เป็นระบบไฟฟ้าที่ใช้ในบ้านพักอาศัยทั่วไป มีแรงดันไฟฟ้า 220 โวลต์ ในระบบนี้ สีของสายไฟแต่ละประเภทมีความหมายดังนี้:

• สายเฟส (L): สีน้ำตาล - เป็นสายที่นำกระแสไฟฟ้าจากแหล่งจ่ายไฟมายังอุปกรณ์ไฟฟ้า สายนี้มีแรงดันไฟฟ้าและถือว่าเป็นสายที่มีอันตรายที่สุด เนื่องจากมีกระแสไฟฟ้าไหลผ่านตลอดเวลาแม้จะไม่มีอุปกรณ์ไฟฟ้าทำงานอยู่
• สายนิวทรัล (N): สีฟ้า - เป็นสายที่ทำหน้าที่เป็นเส้นทางกลับของกระแสไฟฟ้าไปยังแหล่งจ่ายไฟ สายนี้เป็นส่วนหนึ่งของวงจรไฟฟ้าที่สมบูรณ์ แม้ว่าโดยทฤษฎีแล้วสายนิวทรัลควรมีศักย์ไฟฟ้าใกล้เคียงศูนย์ แต่ในบางสถานการณ์อาจมีแรงดันเกิดขึ้นได้ จึงควรระมัดระวังเช่นกัน
• สายดิน (G): สีเขียวแถบเหลือง - เป็นสายที่ไม่ได้เป็นส่วนหนึ่งของวงจรไฟฟ้าปกติ แต่ทำหน้าที่ด้านความปลอดภัย โดยเชื่อมต่อกับโครงโลหะของอุปกรณ์ไฟฟ้าและนำกระแสไฟฟ้าที่รั่วไหลลงดิน เพื่อป้องกันอันตรายจากไฟฟ้าดูด สายดินจึงเป็นส่วนสำคัญของระบบความปลอดภัยทางไฟฟ้า

             การแยกสีระหว่างสายเฟส สายนิวทรัล และสายดินอย่างชัดเจนช่วยให้ช่างไฟฟ้าสามารถทำงานได้อย่างปลอดภัยและมีประสิทธิภาพ โดยเฉพาะอย่างยิ่งในกรณีฉุกเฉินที่ต้องตัดไฟหรือซ่อมแซมระบบไฟฟ้าโดยเร่งด่วน

ระบบ 3 เฟส (380 โวลต์)

             ระบบ 3 เฟส 4 สาย เป็นระบบไฟฟ้าที่ใช้ในอาคารขนาดใหญ่ โรงงานอุตสาหกรรม หรือสถานที่ที่ต้องการใช้พลังงานไฟฟ้าสูง ระบบนี้มีแรงดันไฟฟ้าระหว่างสายเฟสด้วยกัน 380 โวลต์ และระหว่างสายเฟสกับสายนิวทรัล 220 โวลต์ ในระบบ 3 เฟส สีของสายไฟแต่ละประเภทมีความหมายดังนี้:

• สายเฟสที่ 1 (L1): สีน้ำตาล - เป็นสายเฟสแรกในระบบ 3 เฟส มีแรงดันไฟฟ้าและเฟสต่างจากสายเฟสอื่นๆ 120 องศาทางไฟฟ้า
• สายเฟสที่ 2 (L2): สีดำ - เป็นสายเฟสที่สองในระบบ 3 เฟส มีแรงดันไฟฟ้าและเฟสต่างจากสายเฟสแรก 120 องศาทางไฟฟ้า
• สายเฟสที่ 3 (L3): สีเทา - เป็นสายเฟสที่สามในระบบ 3 เฟส มีแรงดันไฟฟ้าและเฟสต่างจากสายเฟสที่สอง 120 องศาทางไฟฟ้า
• สายนิวทรัล (N): สีฟ้า - ทำหน้าที่เหมือนกับในระบบ 1 เฟส คือเป็นเส้นทางกลับของกระแสไฟฟ้า
• สายดิน (G): สีเขียวแถบเหลือง - ทำหน้าที่เช่นเดียวกับในระบบ 1 เฟส คือเพื่อความปลอดภัยจากไฟฟ้ารั่ว

             ระบบ 3 เฟสมีประสิทธิภาพสูงกว่าระบบ 1 เฟสในการส่งผ่านพลังงานไฟฟ้า โดยเฉพาะสำหรับเครื่องจักรขนาดใหญ่หรืออุปกรณ์ที่ต้องการกำลังไฟฟ้าสูง การแยกสีของสายเฟสทั้งสามเส้นช่วยให้ช่างไฟฟ้าสามารถทำงานกับระบบไฟฟ้า 3 เฟสได้อย่างปลอดภัยและถูกต้อง โดยเฉพาะเมื่อต้องทำการเชื่อมต่อหรือซ่อมแซมระบบที่มีความซับซ้อน

ความสำคัญของการปฏิบัติตามมาตรฐานสีสายไฟ

             การปฏิบัติตามมาตรฐานสีสายไฟฟ้ามีความสำคัญอย่างยิ่งต่อความปลอดภัยและประสิทธิภาพของระบบไฟฟ้า ไม่ว่าจะเป็นในบ้านพักอาศัย อาคารพาณิชย์ หรือโรงงานอุตสาหกรรม มาตรฐานเหล่านี้ไม่ได้ถูกกำหนดขึ้นโดยไม่มีเหตุผล แต่เป็นผลมาจากประสบการณ์และการวิจัยด้านความปลอดภัยทางไฟฟ้านานหลายทศวรรษ

             ประการแรกและสำคัญที่สุด การปฏิบัติตามมาตรฐานสีสายไฟช่วยลดความเสี่ยงของอุบัติเหตุทางไฟฟ้า การเดินสายไฟผิดสี หรือการต่อสายผิดประเภทอาจนำไปสู่อันตรายร้ายแรง เช่น ไฟฟ้าลัดวงจร ไฟไหม้ หรือแม้กระทั่งการบาดเจ็บหรือเสียชีวิตจากไฟฟ้าดูด โดยเฉพาะอย่างยิ่งกรณีที่สายดินถูกต่อผิดหรือไม่ได้ถูกต่อเลย ซึ่งจะทำให้ระบบความปลอดภัยพื้นฐานล้มเหลว นอกจากนี้ การปฏิบัติตามมาตรฐานสียังช่วยอำนวยความสะดวกในการตรวจสอบและบำรุงรักษาระบบไฟฟ้า ช่างไฟฟ้าหรือผู้ตรวจสอบสามารถระบุประเภทของสายไฟได้อย่างรวดเร็วและถูกต้อง ลดเวลาและค่าใช้จ่ายในการซ่อมแซมหรือปรับปรุงระบบไฟฟ้า

             อีกประการหนึ่งที่มักถูกมองข้ามคือการปฏิบัติตามมาตรฐานสีสายไฟมีผลต่อการประกันและความรับผิดชอบทางกฎหมาย ในกรณีที่เกิดความเสียหายจากไฟฟ้าลัดวงจรหรืออุบัติเหตุทางไฟฟ้า หากพบว่าระบบไฟฟ้าไม่ได้ติดตั้งตามมาตรฐานที่กำหนด บริษัทประกันอาจปฏิเสธการจ่ายค่าสินไหมทดแทน และผู้ติดตั้งหรือเจ้าของอาคารอาจต้องรับผิดชอบทางกฎหมาย สำหรับผู้ที่กำลังวางแผนสร้างบ้านใหม่หรือปรับปรุงระบบไฟฟ้าเก่า การเลือกใช้สายไฟที่มีคุณภาพและสีตรงตามมาตรฐานจึงเป็นการลงทุนที่คุ้มค่าในระยะยาว ไม่เพียงแต่เพื่อความปลอดภัยเท่านั้น แต่ยังเพื่อความสะดวกในการดูแลรักษาและการเพิ่มมูลค่าให้กับทรัพย์สินอีกด้วย

ข้อแตกต่างของมาตรฐานสีสายไฟระหว่างประเทศ

             มาตรฐานสีสายไฟไม่ได้เป็นสากลทั่วโลก แต่แตกต่างกันไปในแต่ละประเทศหรือภูมิภาค การทำความเข้าใจความแตกต่างเหล่านี้มีความสำคัญอย่างยิ่งสำหรับช่างไฟฟ้าที่ทำงานระหว่างประเทศหรือผู้ที่นำเข้าอุปกรณ์ไฟฟ้าจากต่างประเทศ ในประเทศไทย มาตรฐานสีสายไฟฟ้าได้รับอิทธิพลจากมาตรฐานยุโรป (IEC) ซึ่งได้รับการยอมรับและนำไปใช้อย่างแพร่หลายในหลายประเทศทั่วโลก อย่างไรก็ตาม ประเทศสหรัฐอเมริกา แคนาดา และบางประเทศในทวีปอเมริกาใช้ระบบสีที่แตกต่างออกไป

ตัวอย่างความแตกต่างที่สำคัญ:

• ประเทศไทยและยุโรป (มาตรฐาน IEC): สายเฟสในระบบ 1 เฟสใช้สีน้ำตาล สายนิวทรัลใช้สีฟ้า และสายดินใช้สีเขียวแถบเหลือง
• สหรัฐอเมริกา (มาตรฐาน NEC): สายเฟสในระบบ 1 เฟสมักใช้สีดำหรือแดง สายนิวทรัลใช้สีขาว และสายดินใช้สีเขียวหรือเขียวแถบเหลือง
• ออสเตรเลียและนิวซีแลนด์: สายเฟสใช้สีน้ำตาล สายนิวทรัลใช้สีฟ้า แต่สายดินใช้สีเขียวหรือเขียว-เหลือง

             ความแตกต่างเหล่านี้อาจก่อให้เกิดความสับสนและอันตรายหากไม่ได้รับความเข้าใจที่ถูกต้อง โดยเฉพาะอย่างยิ่งเมื่อมีการใช้อุปกรณ์ไฟฟ้าที่นำเข้าจากต่างประเทศ หรือเมื่อมีการอ้างอิงคู่มือหรือแบบแปลนที่จัดทำตามมาตรฐานของประเทศอื่น สำหรับผู้ที่ต้องการใช้อุปกรณ์ไฟฟ้านำเข้า จึงควรตรวจสอบมาตรฐานการเดินสายไฟของอุปกรณ์นั้นๆ และปรับเปลี่ยนให้สอดคล้องกับมาตรฐานของประเทศไทย หรือควรปรึกษาช่างไฟฟ้าที่มีความเชี่ยวชาญเพื่อให้มั่นใจว่าการติดตั้งเป็นไปอย่างถูกต้องและปลอดภัย

ข้อควรระวังและคำแนะนำในการเลือกใช้สายไฟที่ถูกต้อง

             การเลือกใช้สายไฟที่มีคุณภาพและถูกต้องตามมาตรฐานเป็นสิ่งสำคัญอย่างยิ่งต่อความปลอดภัยและประสิทธิภาพของระบบไฟฟ้า นอกเหนือจากการเลือกสีที่ถูกต้องแล้ว ยังมีปัจจัยอื่นๆ ที่ควรพิจารณาเมื่อเลือกซื้อและติดตั้งสายไฟฟ้า

1. ควรเลือกซื้อสายไฟจากผู้ผลิตที่ได้รับการรับรองมาตรฐาน มอก. (มาตรฐานผลิตภัณฑ์อุตสาหกรรม) เท่านั้น สายไฟที่ไม่ได้มาตรฐานอาจมีขนาดตัวนำที่เล็กกว่าที่ระบุ หรือใช้วัสดุฉนวนที่ไม่ทนทานต่อความร้อน ซึ่งอาจนำไปสู่อันตรายจากไฟไหม้หรือไฟฟ้าลัดวงจร

2. ควรเลือกขนาดสายไฟให้เหมาะสมกับปริมาณกระแสไฟฟ้าที่จะไหลผ่าน สายไฟที่มีขนาดเล็กเกินไปอาจเกิดความร้อนสูงจนทำให้ฉนวนเสื่อมสภาพหรือหลอมละลาย เป็นสาเหตุของไฟไหม้ได้ โดยทั่วไป บ้านพักอาศัยควรใช้สายไฟขนาดไม่น้อยกว่า 2.5 ตารางมิลลิเมตรสำหรับวงจรไฟแสงสว่าง และไม่น้อยกว่า 4 ตารางมิลลิเมตรสำหรับวงจรเต้ารับ

3. การเลือกประเภทของสายไฟให้เหมาะสมกับการใช้งาน สำหรับการเดินสายภายในอาคารทั่วไป นิยมใช้สายไฟประเภท IEC 01 (THW) หรือ IEC 05 (NYY) แต่หากเป็นพื้นที่ที่มีความชื้นสูงหรือเสี่ยงต่อการสัมผัสน้ำ ควรเลือกใช้สายไฟที่ออกแบบมาสำหรับพื้นที่เปียกชื้นโดยเฉพาะ

             สำหรับการติดตั้ง ควรให้ช่างไฟฟ้าที่มีใบอนุญาตหรือผ่านการอบรมตามมาตรฐานเป็นผู้ดำเนินการ การติดตั้งที่ไม่ถูกต้อง เช่น การต่อสายไฟไม่แน่น การไม่ใช้ข้อต่อที่เหมาะสม หรือการไม่หุ้มฉนวนให้มิดชิด อาจนำไปสู่อันตรายได้แม้จะใช้สายไฟที่มีคุณภาพก็ตาม และควรตรวจสอบและบำรุงรักษาระบบไฟฟ้าอย่างสม่ำเสมอ สายไฟที่เก่าหรือเสื่อมสภาพควรได้รับการเปลี่ยนใหม่ โดยเฉพาะอย่างยิ่งหากพบร่องรอยของความร้อนสูง เช่น ฉนวนเปลี่ยนสีหรือมีกลิ่นไหม้ หรือหากมีการเพิ่มเติมอุปกรณ์ไฟฟ้าที่ใช้กำลังไฟสูง ควรพิจารณาปรับปรุงระบบไฟฟ้าให้รองรับโหลดที่เพิ่มขึ้น

             การลงทุนในระบบไฟฟ้าที่มีคุณภาพและปลอดภัยอาจมีค่าใช้จ่ายที่สูงกว่าในระยะแรก แต่จะคุ้มค่าในระยะยาวจากการลดความเสี่ยงของอุบัติเหตุและค่าซ่อมแซมที่อาจเกิดขึ้นในอนาคต การปฏิบัติตามมาตรฐานสีสายไฟไม่เพียงแต่เป็นการปฏิบัติตามกฎหมายเท่านั้น แต่ยังเป็นการลงทุนในความปลอดภัยของตัวคุณเองและคนรอบข้าง การต่อสายไฟผิดประเภทหรือผิดสีอาจนำไปสู่อันตรายร้ายแรง ไม่ว่าจะเป็นไฟฟ้าลัดวงจร ไฟไหม้ หรือการบาดเจ็บจากไฟฟ้าดูด

             อย่างไรก็ตาม การตรวจสอบหรือซ่อมแซมระบบไฟฟ้าควรดำเนินการโดยช่างไฟฟ้าที่มีความเชี่ยวชาญและได้รับใบอนุญาตเท่านั้น การพยายามซ่อมแซมระบบไฟฟ้าด้วยตนเองโดยไม่มีความรู้ที่เพียงพออาจนำไปสู่อันตรายร้ายแรงได้ บริษัท บางกอกแอบโซลูท อิเลคทริคแอนด์คอน จํากัด ตัวแทนจำหน่ายสายไฟ BCC สายไฟมาตรฐานอุตสาหกรรม ที่ช่างรับเหมาไฟฟ้าและวิศวกรไว้วางใจ ยินดีให้คำปรึกษาเกี่ยวกับสายไฟที่ใช้ในภาคครัวเรือนและอุตสาหกรรม สอบถามเพิ่มเติม https://line.me/ti/p/~@bangkokabsolute
